제품소개

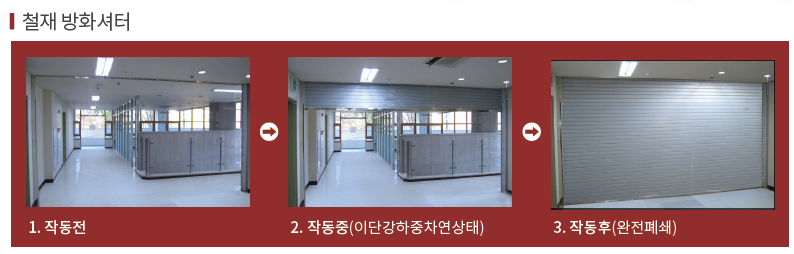

EGI 방화셔터

EGI 방화셔터 (미성 FS-01)

한국건설기술연구원(KICT) 품질인정서를 취득한 최고급 방화셔터

• 내화성능: 차염, 차열, 방염 3중 보호로 화재 확산 완벽 차단
• 자동감지: 연기/열 감지기와 연동되어 화재 발생 시 자동으로 하강
• 고온저항: 1000℃ 이상의 고온에서도 견디는 강력한 내구성
• 공인인증: KICT(한국건설기술연구원) 품질인정 제품 (인정번호: FDS-NVS23-0110-1)

견적 문의하기 ➔

기본 개요 및 스펙 설치 방법 (시방서) 인정서 및 시험성적서 내화시험 장면 및 설치사례

1. 기본 개요

• 모델명: 미성 FS-01
• 용도: 건축물 방화구획용 자동방화셔터
• 적용 기준: KS F 4510 (자동방화셔터), 한국건설기술연구원 인정 제품

2. 구성 재료 및 규격

구분	재질/규격	기준(KS)	비고
슬랫(Slat)	전기아연도금강판 SECC 1.55 ㎜	KS D 3528	메인차폐판
윈드락	전기아연도금강판 SECC 1.15 ㎜	KS D 3528	슬랫 연결부
가이드레일	전기아연도금강판 SECC 1.55 ㎜	KS D 3528	좌우 안내
연기차단재 고정판	전기아연도금강판 SECC 1.55 ㎜	KS D 3528	PVC 개스킷 GS#536
셔터케이스	전기아연도금강판 SECC 1.55 ㎜	KS D 3528	50×30×1.4 ㎜ 보강관
샤프트	일반구조용탄소강관 SGT275	KS D 3566	114.3×2.0 ㎜, 양단 베어링지지
브라켓	320×540×3.2 ㎜	-	B/K-300 – 전동개폐기 지지
전동개폐기	KST-300 (300 kg, 200 kg W)	-	자동제어형
하단 마감재	전기아연도금강판 SECC 1.55 ㎜	KS D 3528	개스킷 GS#536 부착

4. 인정표시 및 관리

• 표시재질: 금속·종이 잉크 → 변색 금지
• 표시크기: 길이 120 ± 20 ㎜ × 폭 25 ± 5 ㎜
• 표시내용: “한국건설기술연구원장 인정 품번 XX-00-0000-0 / 내화시간 명기”
• 부착위치: 슬랫 하단 마감재 아래 중앙(천장 설치 시 식별 가능 해야 함)

6. 시공 후 유지관리

• 설치 중·후 오염부 보호재 보양
• 모르타르 등 오염 시 표면 손상 없이 청소
• 손상 및 복원 불가 시 제품 교체
• 최종 검사 및 인도 시 유지관리 절차 설명 및 교육 필수

5. 설치 방법 (표준 시방서)

더 자세한 내용을 보시려면 각 항목을 클릭하세요.

5.1 시공 일반

• 설계도면 및 제조사 시공상세도에 따라 설치한다.
• 모든 부속철물(가이드레일, 브라켓, 앵커, 인서트)은 정확한 위치에 시공한다.
• 설치 후 휨·뒤틀림이 없어야 하며 개폐가 원활히 작동하도록 조정한다.

5.2 가이드레일 설치

1. 기준선 설정: 바닥 기준 먹줄 확인 후 취부 위치 표시.
2. 입구 처리: 상부 레일 입구에 안내 경사면을 만들어 슬랫 하강 시 걸림 방지.
3. 고정판 시공: 1.5 T( KS D 3528 ) 150×100 ㎜ 고정판을 가스핀 Ø4×20 ㎜ 으로 고정.
4. 보강재 시공: ㄷ형 1.5 T 보강재를 수직·수평 정렬하여 300 ㎜ 간격 가스핀 고정.
5. 본체 설치: 고정판 위에 레일 본체를 조립 후 수직·수평 확인 및 용접 마감.
6. 주의: 철근에 직접 용접 금지—보강재 부분에 용접.

5.3 브라켓 설치

• 전동개폐기 부착부는 L-40×40×3.5 T 앵글과 0.63 ㎡ 이상 보강재로 고정.
• 브라켓 후면은 L-50×50×4 T 행거바로 천장·기둥면 지지.
• 시공도면에 따라 상하·전후 위치와 각도를 정확히 조정.

5.4 감김 샤프트 설치

• 레일 전면보다 벌어지지 않도록 취부 위치 조정.
• 환봉은 메인 샤프트로부터 100 ㎜ 이상 돌출 및 플랜지 용접 고정.
• 베어링 내측면은 이탈 방지용 용접 고정.

5.5 전동개폐기 설치

• 스프로킷(Sprocket) 라인이 일직선이 되도록 조정 → 체인 탈선 방지.
• 브라켓과 샤프트 정렬 필수.

5.6 방화셔터 슬랫 조립

1. 슬랫 연결: 4 판 1 묶음씩 볼트·너트로 조립.
2. 조립 순서: 전동기로 저속 회전하며 슬랫을 감아 올리고, 하단 부터 가이드레일 삽입.
3. 마감: 마지막 슬랫 하단에 Bottom Bar 조립.

5.7 셔터 케이스 및 상부 마감

• 보강관(50×30×1.4 T) 을 전면판·후면판에 수평 보강.
• 케이스 길이 3 m 초과 시 1,200~1,500 ㎜ 간격 수직 보강관 추가.
• 전면판 → 린텔 → 후면판 → 뚜껑 순서로 용접 고정, 점검구 피스 체결.
• 상부마감재는 천장 높이에 맞춰 시공.

5.8 연동폐쇄기구 및 제어기

• 컨트롤박스: 점검 용이 위치, 모터 근처 취부.
• 연동제어기: 현장 협의 후 모터 인근 취부, 조작스위치는 내부 장착.
• 리미트스위치: 상·하 정지 정확히 조정, 오동작 방지 안전스위치 부착.
• 배선: 슬리브 또는 압착 터미널 사용, 소방감지기 라인은 소방담당자 협의.

5.9 시운전 및 시험

• 상·하 동작, 걸림 및 수평 레벨 점검.
• 테스트 항목:
  ① 연기감지기 기동 → 1,800 ~ 2,000 ㎜ 개구 확보
  ② 열감지기 기동 → 완전 폐쇄
  ③ 감지기 동시 기동 → 완전 폐쇄
  ④ 소방 기동 → 작동 확인

5.10 완성 및 검사

• 공사감독자 입회 검사: 수평도·수직도·버튼기능 확인.
• 불합격 시 수정 후 재검.
• 인도 전 시범 조작 및 유지관리 방법 교육 실시.

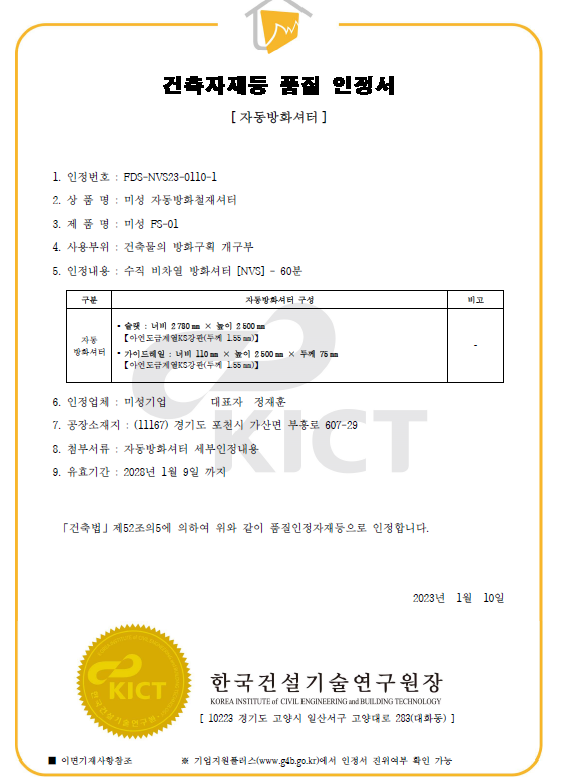

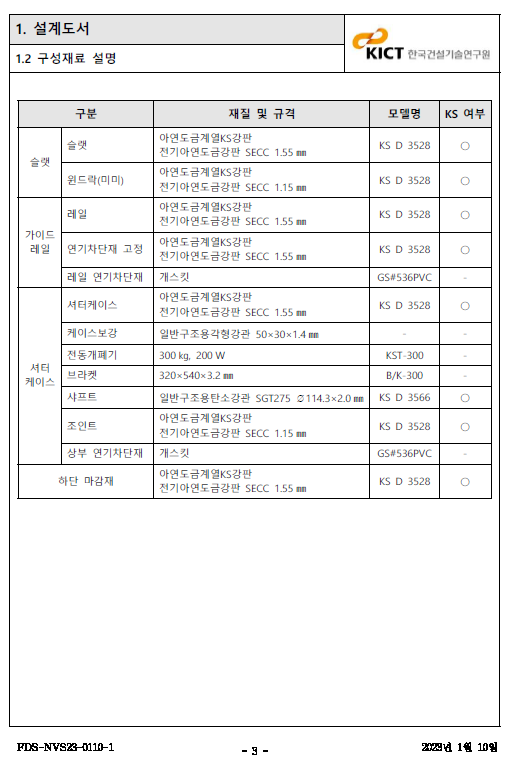

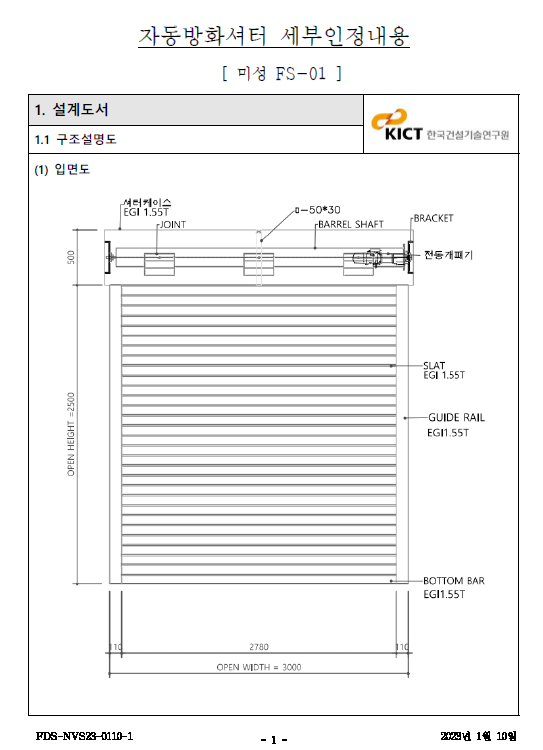

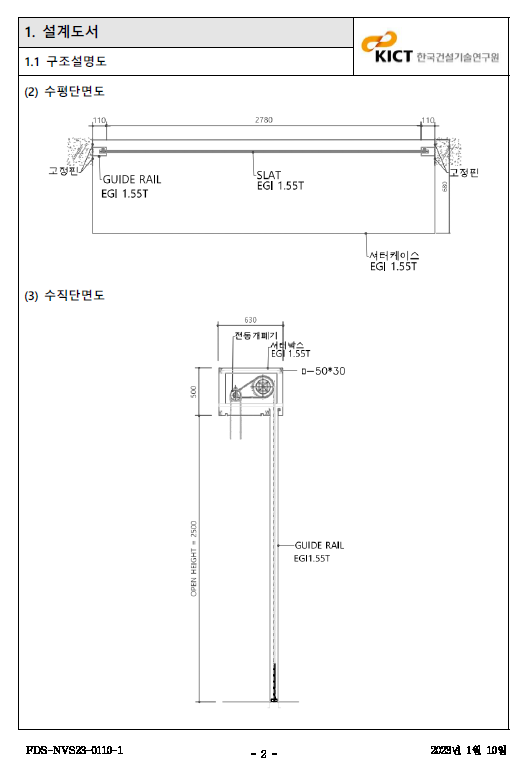

한국건설기술연구원(KICT) 품질인정서 및 시험성적서

이미지를 클릭하면 크게 보실 수 있습니다.

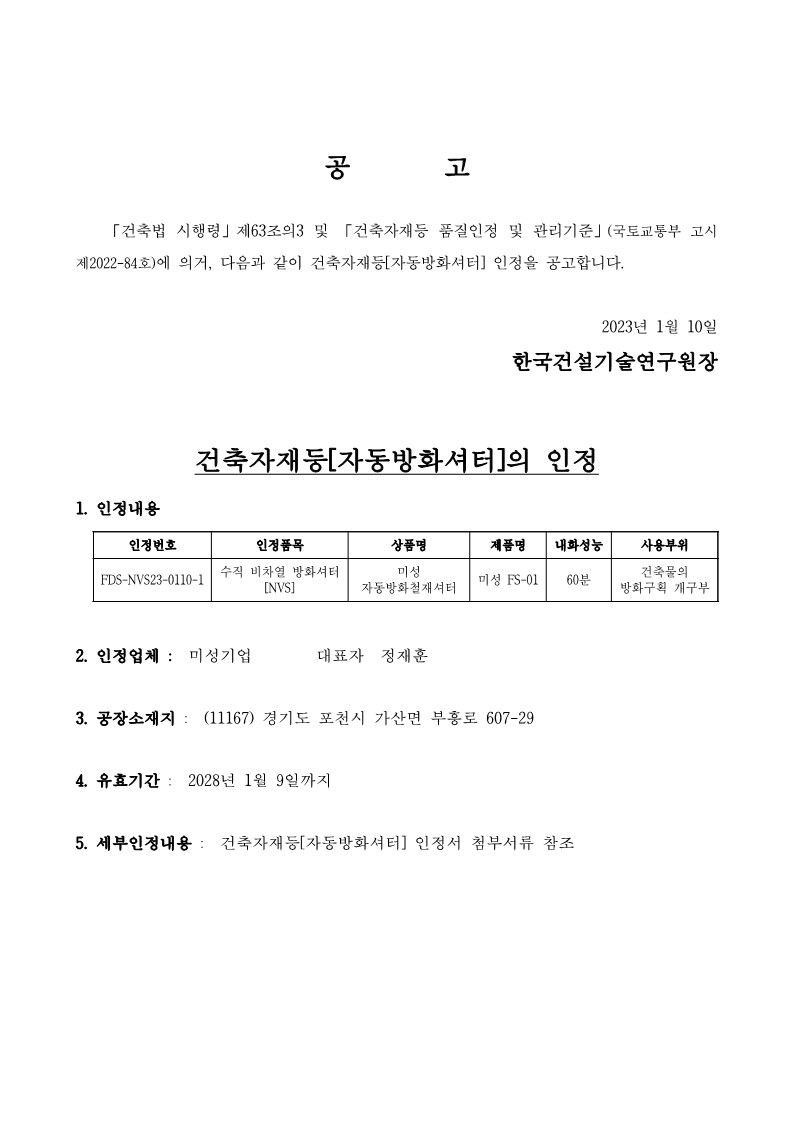

국토교통부 고시사항

내화시험 장면 및 설치사례

이미지를 클릭하면 크게 보실 수 있습니다.

스크린 방화셔터

스크린 방화셔터 (미성 S-01)

투시성과 방화성능을 동시에 만족하는 고급형 방화셔터

• 투시성: 특수 내화 섬유 사용으로 평상시 내부 확인 가능
• 방화성: 비차열 60분 내화성능으로 화재 시 완전 차단
• 미관성: 세련된 디자인으로 상업시설, 병원, 학교 등에 최적
• 경량성: 기존 철재 셔터 대비 1/20 무게로 건물 부담 최소화

견적 문의하기 ➔

개념과 주요특징 건설기술연구원 인정제품 주요구성과 설치방법 내화시험장면 및 설치사례

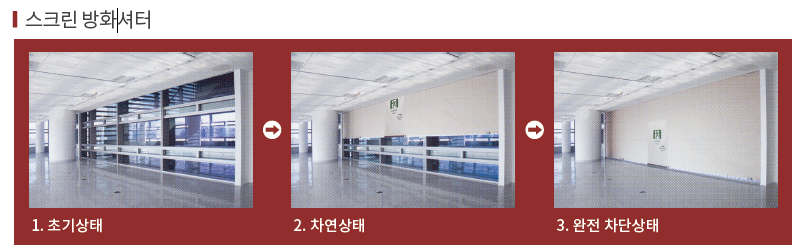

1. 스크린 방화셔터 개념

스크린 방화셔터는 특수 내화 섬유(주로 실리카 소재)로 제작되어, 기존 철재 방화셔터의 단점을 보완한 경량형 방화 셔터입니다. 특히 설치가 쉽고, 다양한 공간과 형태에도 적용이 유연하며, 화재 발생 시 연기와 열 감지기에 연동되어 자동으로 작동합니다. 화재 확산을 신속히 차단하고, 다양한 형태의 건물과 공간에서도 유연하게 적용 가능한 현대적 방화 솔루션입니다.

2. 주요 특징

• 내열성·방화성: 1000℃ 이상의 온도에도 견디며, 화염과 연기의 확산을 효과적으로 차단함.
• 경량·슬림형: 철재 대비 1/20 무게로 구조물에 주는 부담이 적고, 박스(롤업) 부피가 작아 공간 효율성이 뛰어남.
• 유연한 설치: 곡선, 각도 설치 등 공간 제약이 적고, 가이드레일 폭이 좁아 깔끔한 마감이 가능함.
• 자동 작동: 연기·열감지기와 연동, 전동 방식으로 신속한 폐쇄가 가능함.
• 인명 대피 안전: 셔터가 유연해 비상 시 탈출이 용이하며, 시야 확보도 고려된 구조 선택 가능.
• 친환경 소재: 실리카 등 석면 대체 내화섬유로 인체에 무해함.

3. 대표 설치장소

• 대형 건축물 내부 화재 구획(학교, 도서관, 병원, 쇼핑센터, 발전소, 물류창고 등).
• 복도, 출입구, 계단실, 비상계단, 좁은 통로 등 공간 제약이 있는 장소.
• 비상문과 연동 또는 대피구역 분리 용도.
• 기존 철재셔터 대체가 필요한 곳, 높은 층고·장거리 구획 구간.

4. 주요 기능 개요

구분	기능명	핵심 내용
1	방화 기능	비차열 60분 내화성능 확보 (KS F 2268-1 기준)
2	차연 기능	연기 차단 성능 확보 (공기 누설량 0.9 이하, KS F 2846 기준)
3	자동 개폐 기능	화재감지기 및 연동 제어기를 통한 자동 폐쇄 및 수동 개방 가능
4	차염 기능	화염이 10초 이상 지속되지 않도록 차염 구조 구현
5	내충격 기능	충격 시에도 25mm 균열게이지 관통 방지, 구조 안전성 유지
6	안전제어 기능	개폐 속도 자동 조절, 상·하부 자동정지, 임의 위치 정지 가능
7	연동제어 기능	화재경보·소방설비와 연동되어 비상 시 자동 작동
8	내식·내열성 기능	유리섬유 및 아라미드 재질을 사용해 열·습기에 강함
9	유지관리 용이성	점검구 설치 및 전동개폐기 위치 확인이 용이한 구조

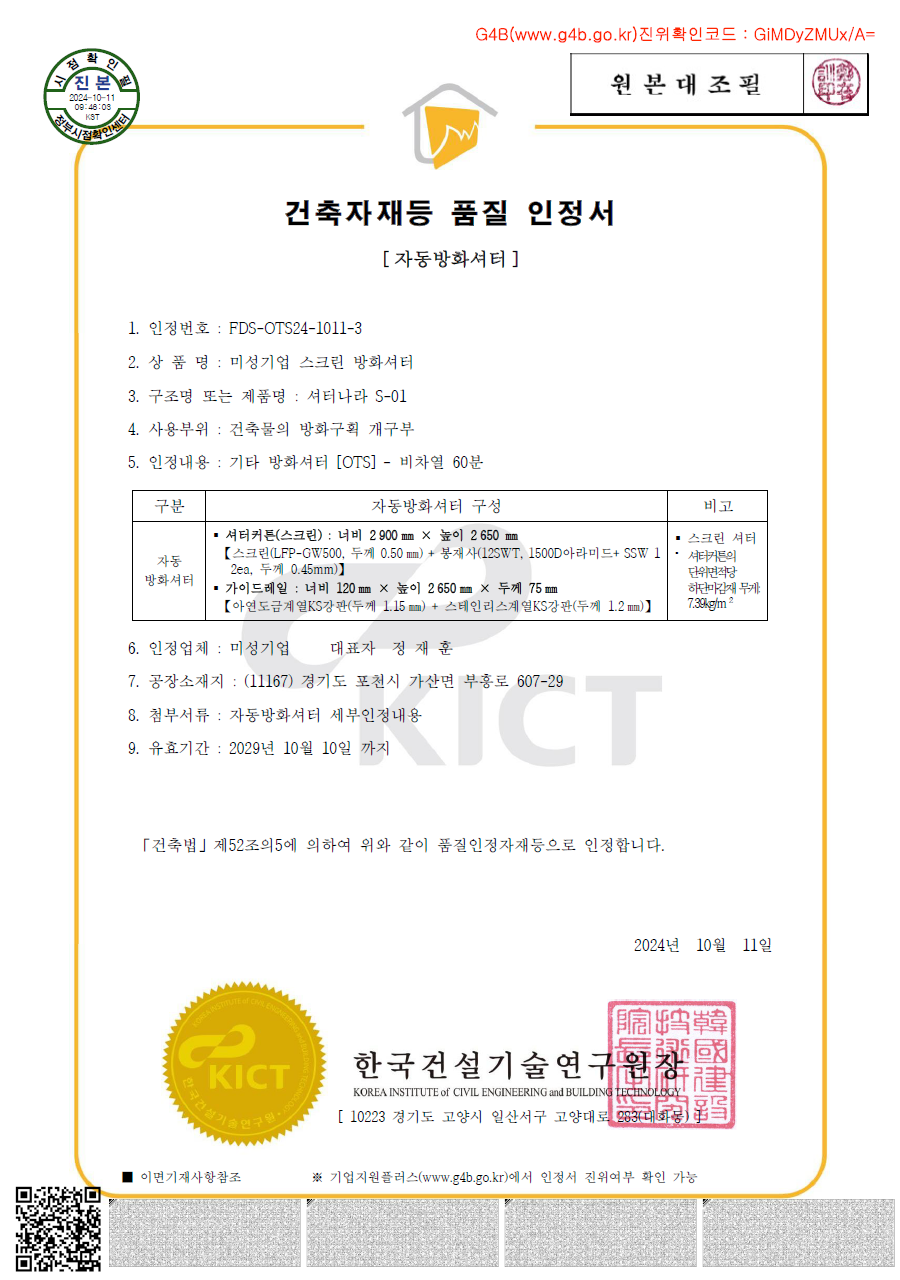

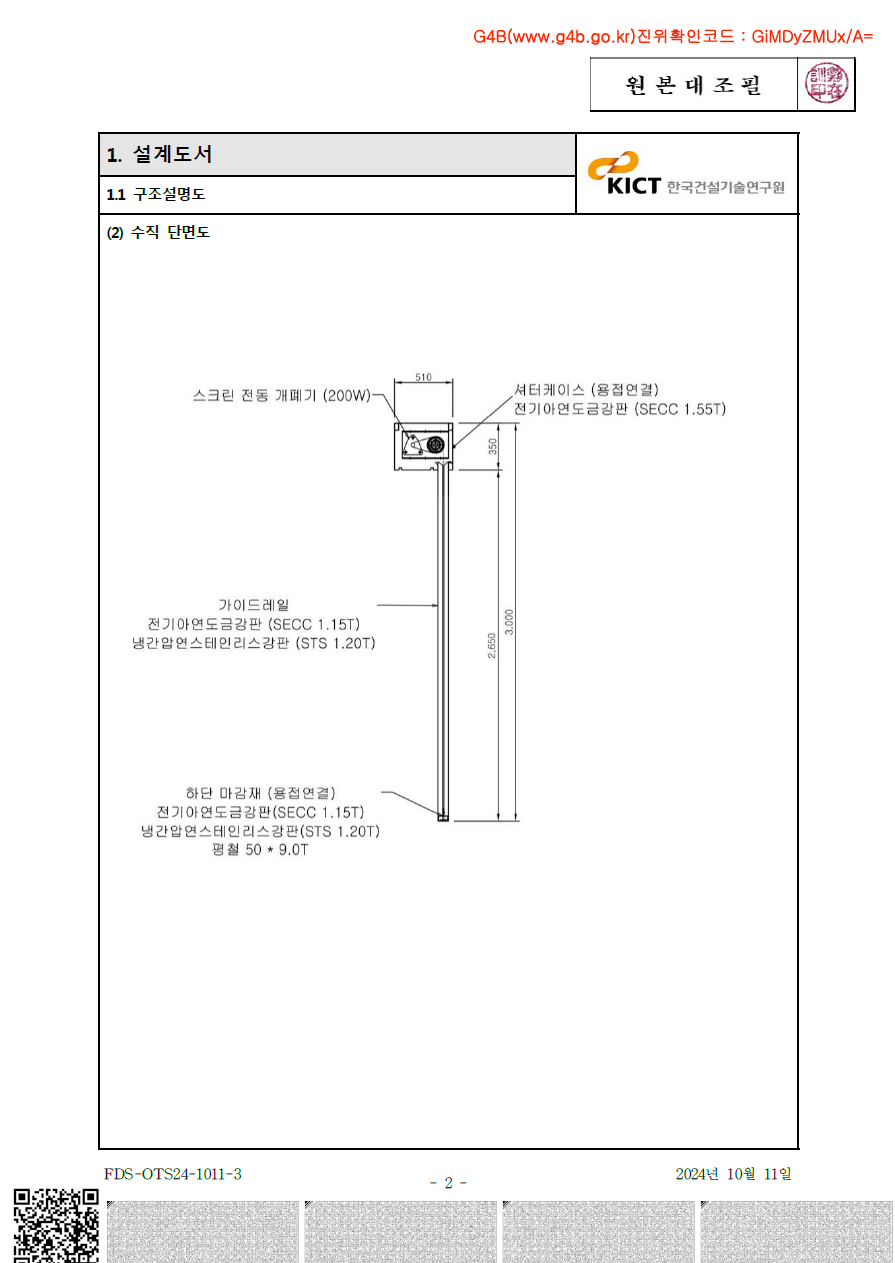

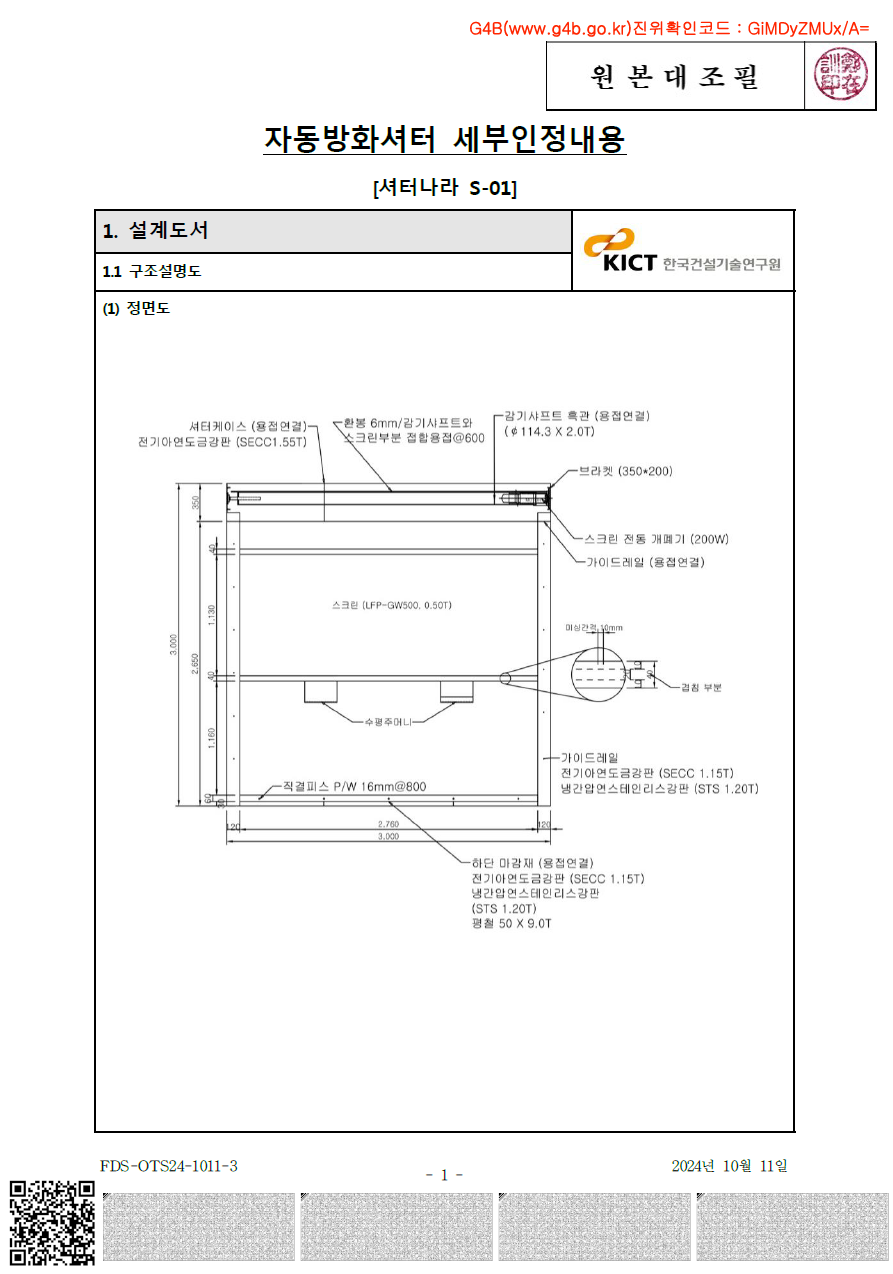

🏅 한국건설기술연구원장(KICT) 인정 제품 (2024.10.11)

미성기업의 스크린 방화셔터(S-01)는 엄격한 심사를 거쳐 비차열 60분 내화성능을 공식적으로 인정받았습니다.

품질인정서

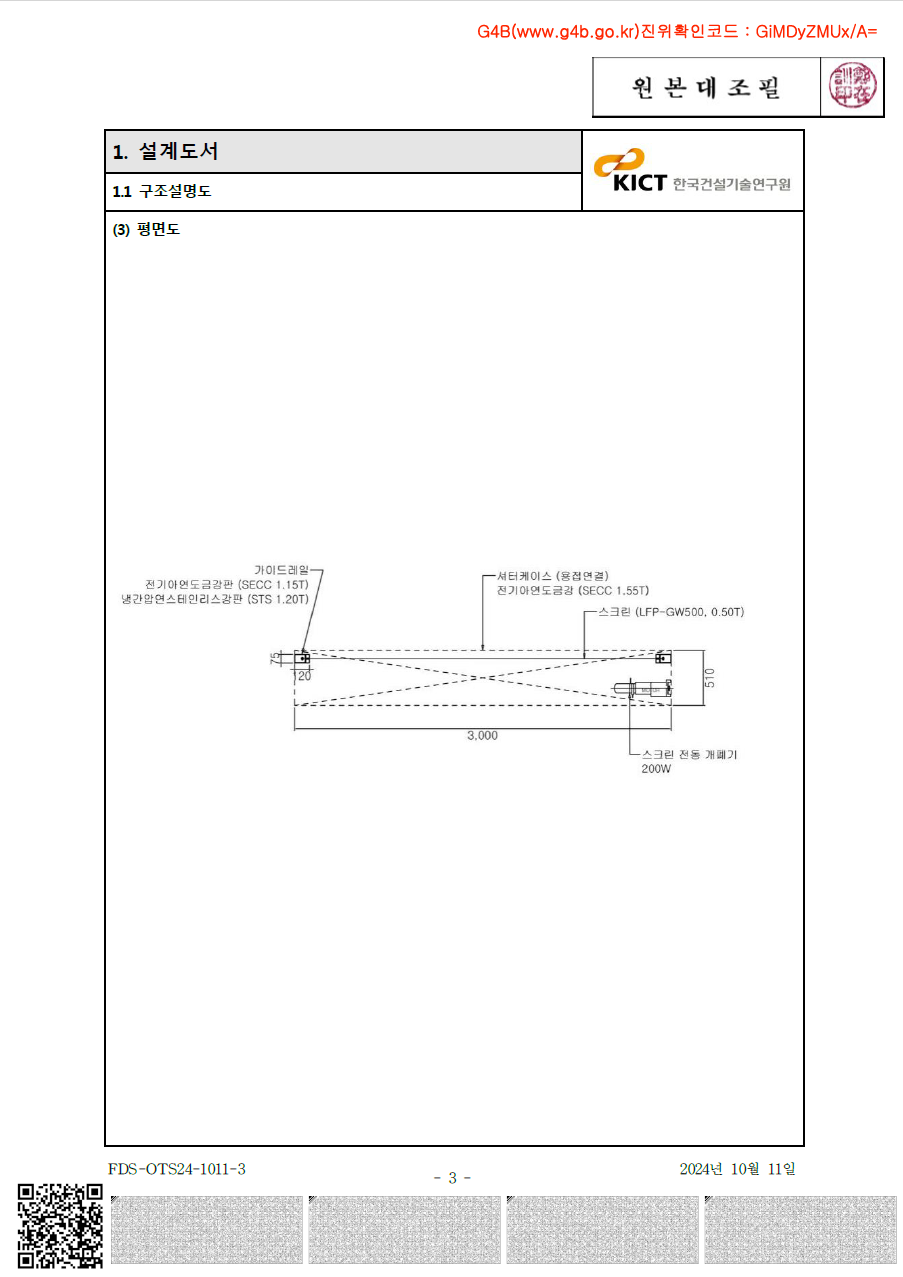

이미지를 클릭하면 크게 보실 수 있습니다.

Ⅰ. 스크린 방화셔터의 구성

• 인정번호: FDS-OTS24-1011-3
• 제품명: 셔터나라 S-01
• 인정성능: 비차열 60분 (KS F 2268-1 기준)
• 용도: 건축물의 방화구획 개구부에 설치

구성부	재질 및 규격	특징
셔터커튼 (스크린)	유리섬유직물(LFP-GW500), 두께 0.50㎜	SiO₂ 56.5% 함유, 내열성 우수
재봉사	1500D 아라미드 + SSW 12EA (두께 0.3㎜)	고강도 내열 재봉사
가이드레일	아연도금강판(SECC 1.15㎜) + 스테인리스(STS304 1.2㎜)	내식성 및 구조강도 확보
셔터케이스	아연도금강판(SECC 1.55㎜)	상부 설치용 케이스
샤프트(감기축)	일반 구조용 탄소강관 (SGT275, Ø114.3×2.0㎜)	스크린 권취용
전동개폐기	300kg, 200W (모델명 KST-300S)	자동 작동 장치
하단마감재	아연도금강판 + STS304, 두께 1.15~1.2㎜	하단부 평형 유지용 중량 보강
연기차단재	유리섬유 가스켓(0.45㎜, 너비 80㎜)	연기 차단 및 밀폐성 확보

Ⅱ. 스크린 방화셔터 설치 방법

더 자세한 내용을 보시려면 각 항목을 클릭하세요.

1. 설치 전 준비

• 기준선(높이 및 중심선)을 현장 벽체에 표시.
• 가이드레일, 브라켓, 셔터박스 및 린텔 설치 위치를 정확히 확인.
• 설치 전 치수 및 수평·수직 상태 점검.

2. 가이드레일 설치

1. 상부 레일 입구에 경사면을 만들어 스크린 하강 시 걸림 방지.
2. 연기차단재를 레일 내부에 부착하고 300㎜ 간격 용접 고정.
3. 보강재(EGI 1.15㎜)를 마감재(STS 1.2㎜)에 삽입 후 용접.
4. 평행·수직·직각을 맞추어 용접, 용접 인장으로 인한 비틀림 방지.
5. 벽체와의 틈은 25㎜ 이하 시 불연재로 충진, 25㎜ 초과 시 방화구획 동등 내화성능 구조로 보완.

3. 브라켓 설치

• 도면에 따라 각도 및 위치 확인 후 상부 용접 고정.
• 브라켓 설치 후 샤프트 중심과 정렬 확인.

4. 감기샤프트 설치

1. 전동 개폐기측 샤프트는 메인샤프트보다 작은 직경으로, 90㎜ 이상 돌출되게 삽입·용접.
2. 양쪽 연결 시 수평 맞춤 후 전체 용접, 용접부는 그라인더로 이물질 제거.
3. 반대측 환봉도 90㎜ 이상 돌출하여 플랜지와 함께 용접.

5. 내화스크린(SCREEN) 설치

1. 상부: Φ6㎜ 이상 환봉 삽입, 하부: 40㎜ 평철(EGI 1.15㎜ 이상) 삽입.
2. 샤프트에 스크린을 올려 좌우 간격을 동일하게 조정 후 1,000㎜ 간격 용접.
3. 하단에 L-BAR 2개(EGI 1.15㎜) 조립.
4. 전동개폐기로 스크린을 감아 올린 후 가이드레일 내 삽입, 수평 불량 시 난연원단 조각으로 조정.

6. 하단 마감재(Bottom Bar) 설치

1. 하단 L-BAR 2개를 스크린 하부에 결합 후 600㎜ 이하 간격 직결피스 고정.
2. 하단마감재 내부에 평철(SS275 50×9㎜) 또는 동등 중량 삽입.
3. 수평을 확인하며 고정, 돌출 피스는 절단 가공 처리.

7. 셔터케이스 설치

1. 전면부 상부면을 용접 고정 후 수평 보강.
2. 하부면에 연기차단재 부착·용접.
3. 전면–린텔–후면–상부–점검구 순으로 조립.
4. 레이저 및 수평자 사용해 정확한 수직·수평 맞춤.
5. 점검구는 전동개폐기 위치에 맞춰 유지보수 가능한 크기로 제작.

8. 전동개폐기 설치 및 결선

• 베어링부에 장착 후 볼트 3개 체결 고정.
• 전원선은 슬리브 또는 터미널로 정확히 접속.
• 리미트 스위치를 상·하 한계점에 맞춰 자동정지 조정.

9. 연동 제어기 설치

• 점검이 용이한 위치에 수평·수직 정확히 설치.
• 소방업체가 내부함 설치, 셔터업체가 부품 결선 시공.
• 전원은 단상 또는 삼상 접지선을 모터까지 공급.

Ⅲ. 품질관리 및 검사 기준

항목	기준 및 시험방법	주기
외관	이물질·불순물 없음, 절곡선 일직선	1회/LOT
치수	±10㎜ 이내	1회/LOT
비차열 성능	60분 이상 (KS F 2268-1)	5년 1회 또는 발주처 요구 시
차연성능	공기 누설량 0.9 이하 (KS F 2846)	공인시험기관
개폐성능	평균속도 2.5~6.5m/min	공인시험기관
내충격성	6㎜ 균열게이지 150㎜ 미이동	KS L 2006 기준

내화시험 장면

이미지를 클릭하면 크게 보실 수 있습니다.

설치 사례

차수막복합방화셔터NEW

1. 왜 필요한가? (전기차 화재의 심각성)

• 지하주차장의 무방비 상태: 전기차 보급 급증에도 불구하고, 현행 건축법상 지하주차장 방화설비 미비로 대형 화재 위험 상존.
• 전기차 화재의 특수성: 배터리 열폭주 시 1000℃ 이상 치솟는 고열 발생. 일반적인 방법으로는 진화가 어려워 막대한 소방 용수(평균 110t) 필요.
• 높아지는 불안감: 2023년 전기차 화재 44건 발생(3년 새 4배 증가). 최근 인천 청라 아파트 지하주차장 대형 화재 등 잇따른 사고로 사회적 경각심 고조.
• 필수적인 대응책: 소방청에서도 '제연경계벽 및 물막이판 설치'를 권고. 미성기업의 차수막복합방화셔터는 이러한 요구에 부합하는 최적의 솔루션입니다.

2. 개발 과정 및 성능 검증

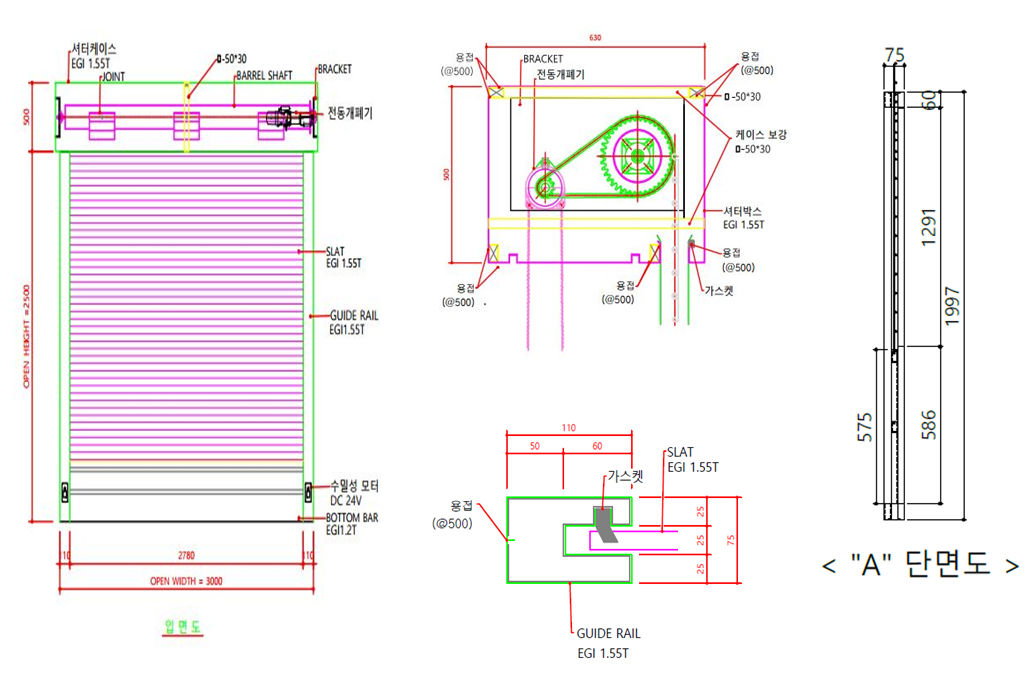

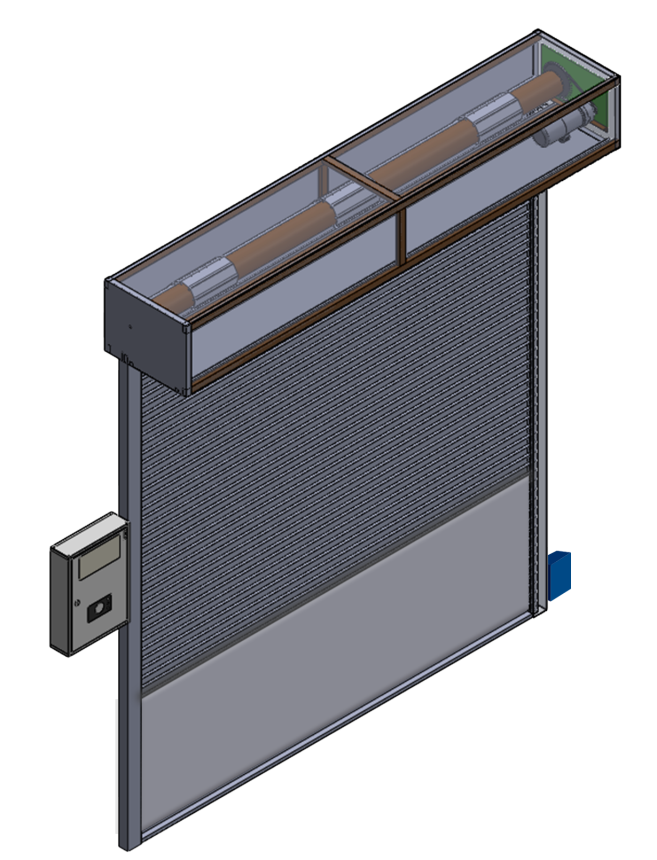

(1) 설계 및 시제품 제작 ('23.11)

슬라트, 차수막, 셔터케이스, 가이드레일 등 각 부품별 실제 제원을 적용하여 3M x 3M 크기의 시제품을 제작. 특히 수밀성과 내수압 유지를 위한 차수막 재질의 강성을 집중적으로 검토하였습니다.

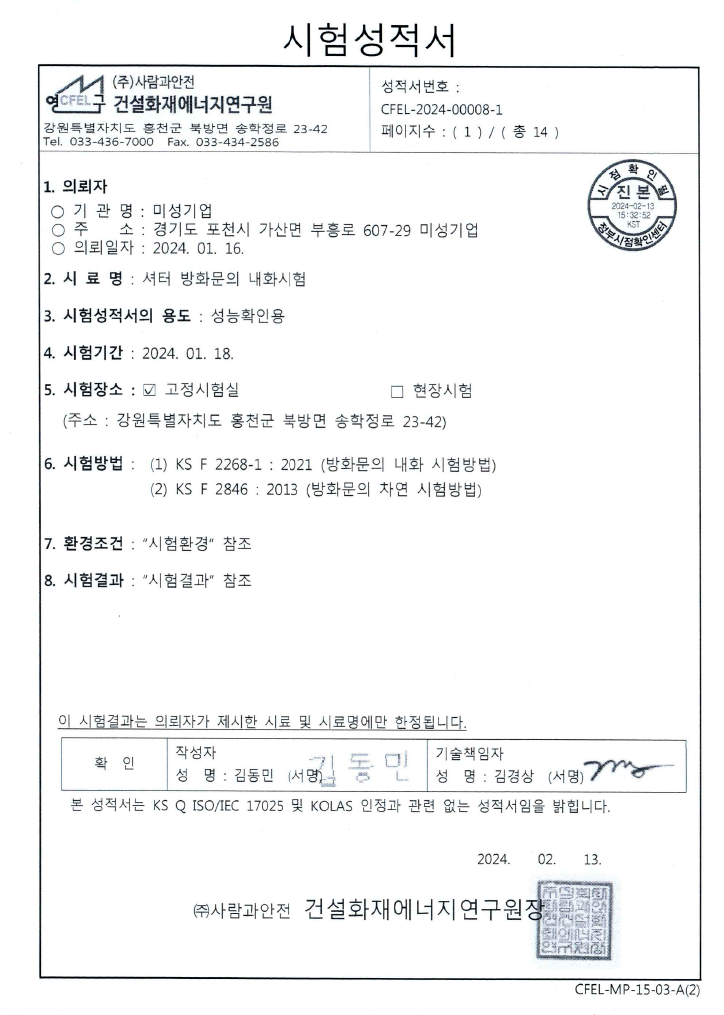

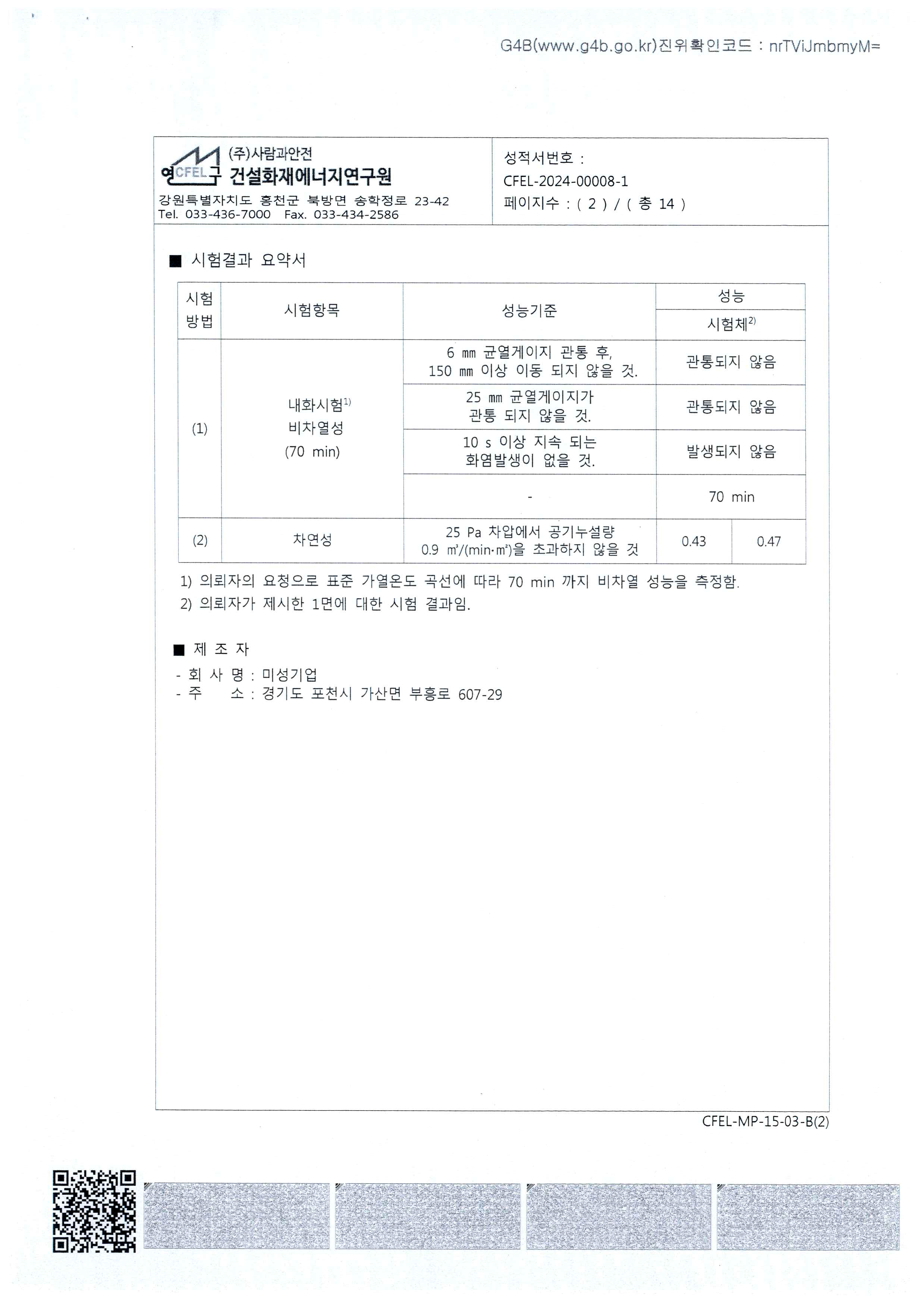

(2) 공인 기관 성능 시험 (건설화재에너지연구원)

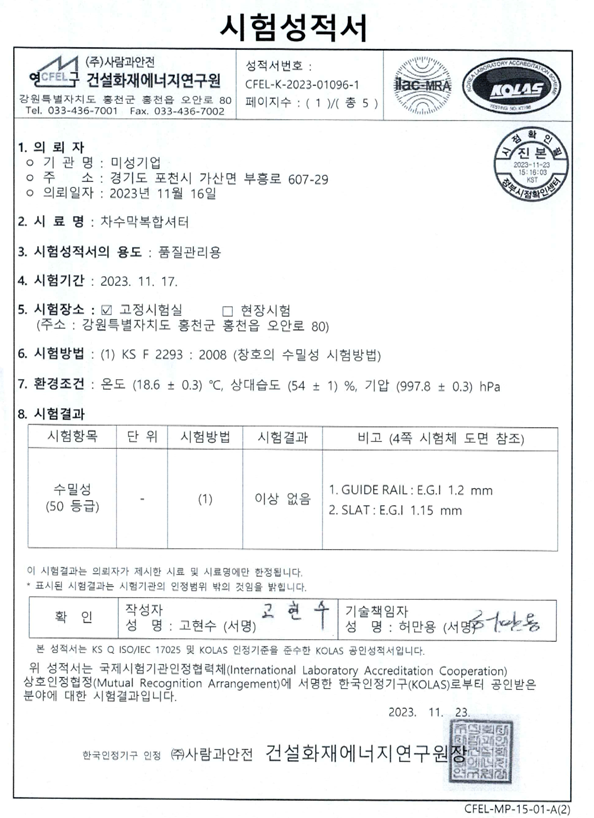

① 수밀성 시험 ('23.11.17)

• 결과: 수밀성 50등급 (최고 등급) 획득
• 시험기관: 건설화재에너지연구원

② 내화/차연 시험 ('24.01.18)

• 내화성(KS F 2268-1): 관통되지 않음 (합격)
• 차연성(KS F 2846): 0.43, 0.47 (기준치 0.9㎡ 이하 충족)
• 시험기관: 건설화재에너지연구원

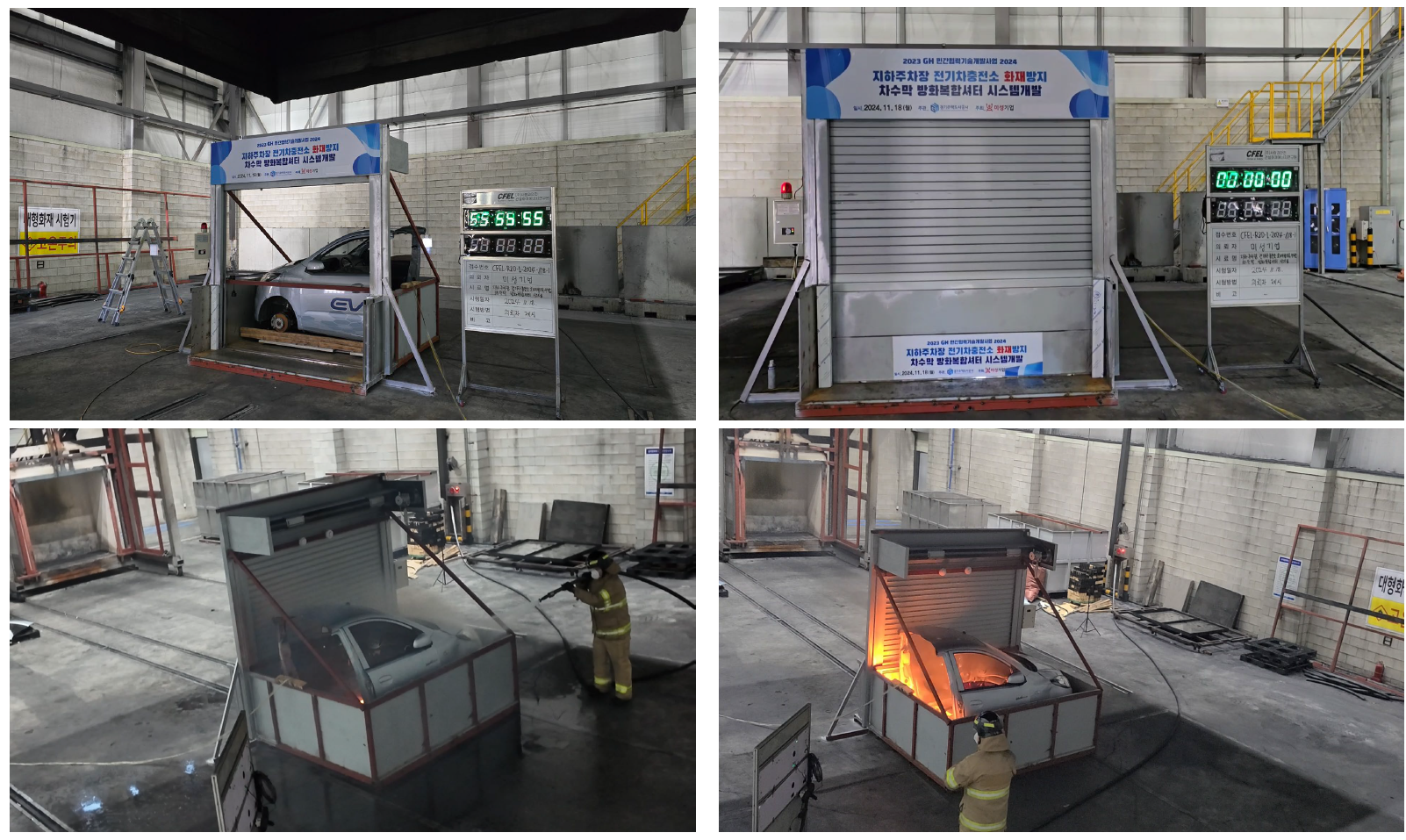

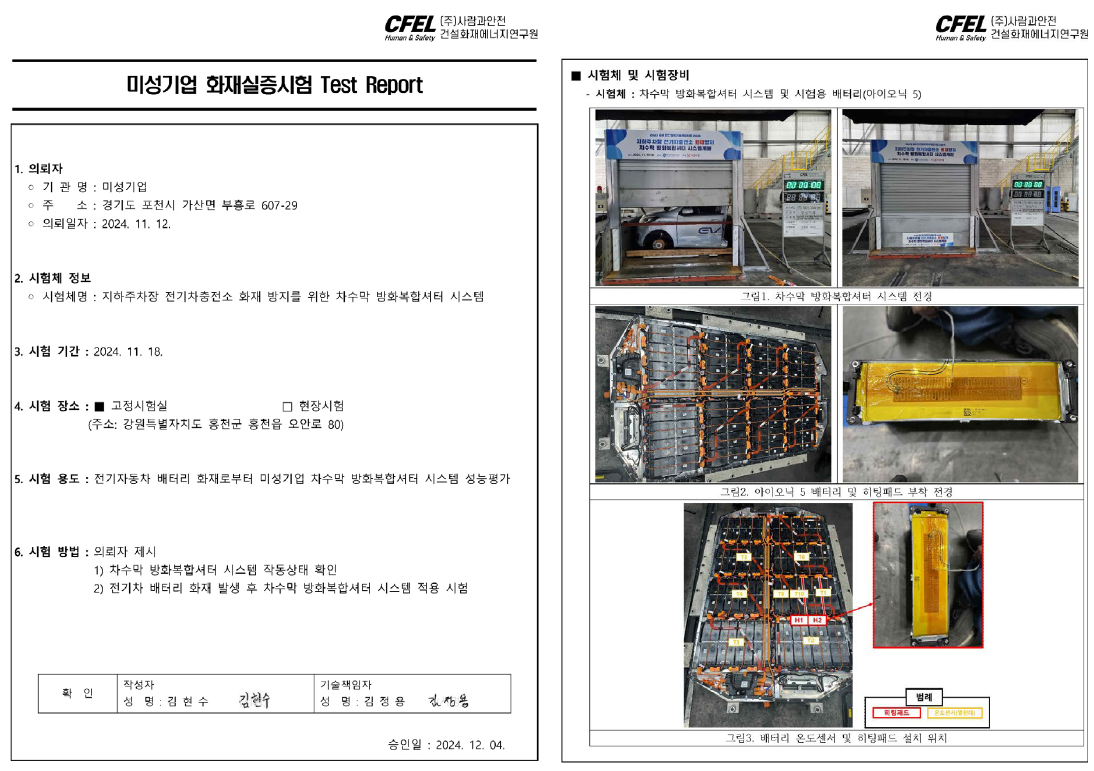

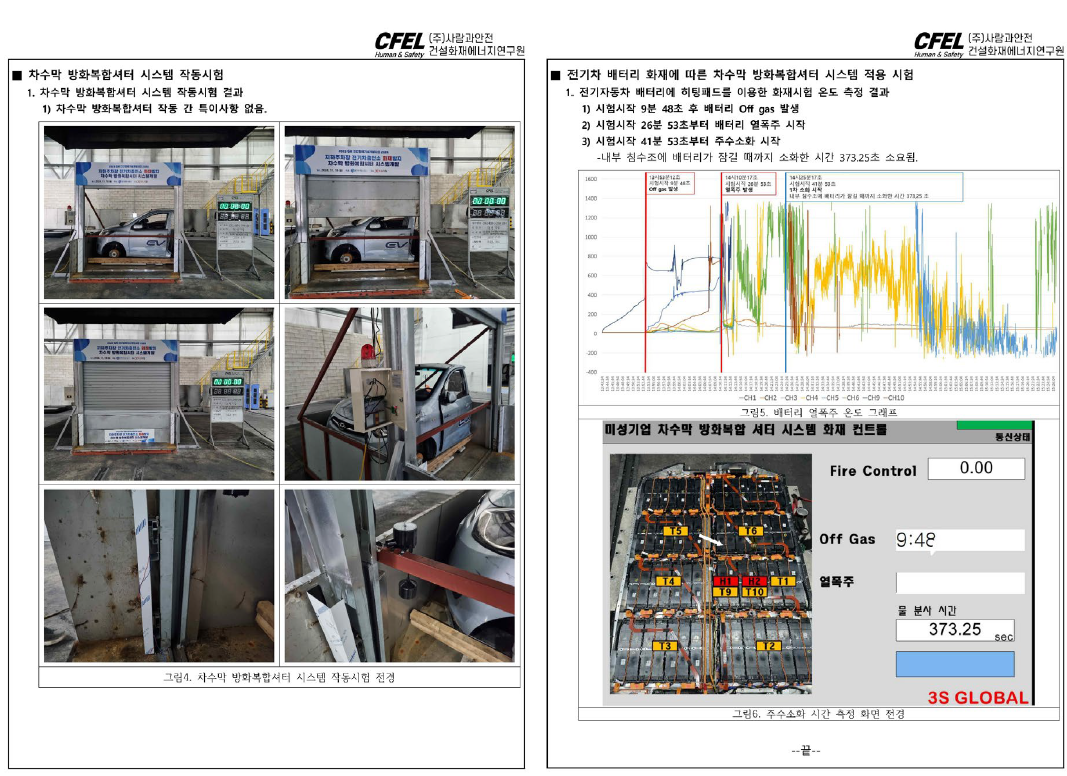

3. 국내 최초 전기차 실물 화재 실증 완료

실제 전기차 배터리가 내장된 차량을 대상으로 차수막복합방화셔터를 설치한 후 화재 유발 시험을 진행하였습니다. 소화전 살수를 통해 전기차 배터리가 물에 잠기는 효과(수조 효과)를 검증하였으며, 이는 국내 최초의 실증 실험입니다.

전기차화재실증 장면 : ㈜사람과 안전 건설화재에너지연구원

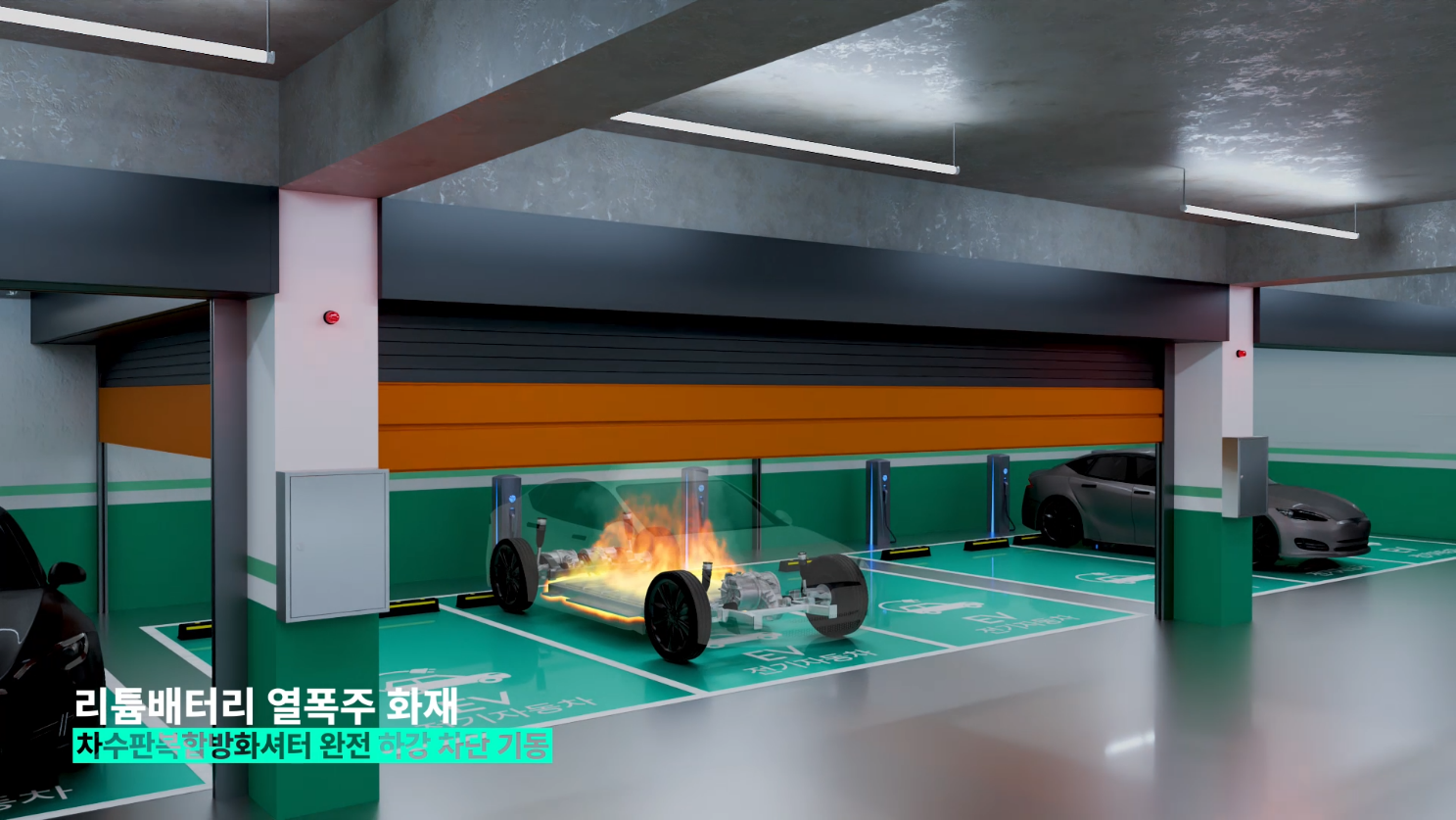

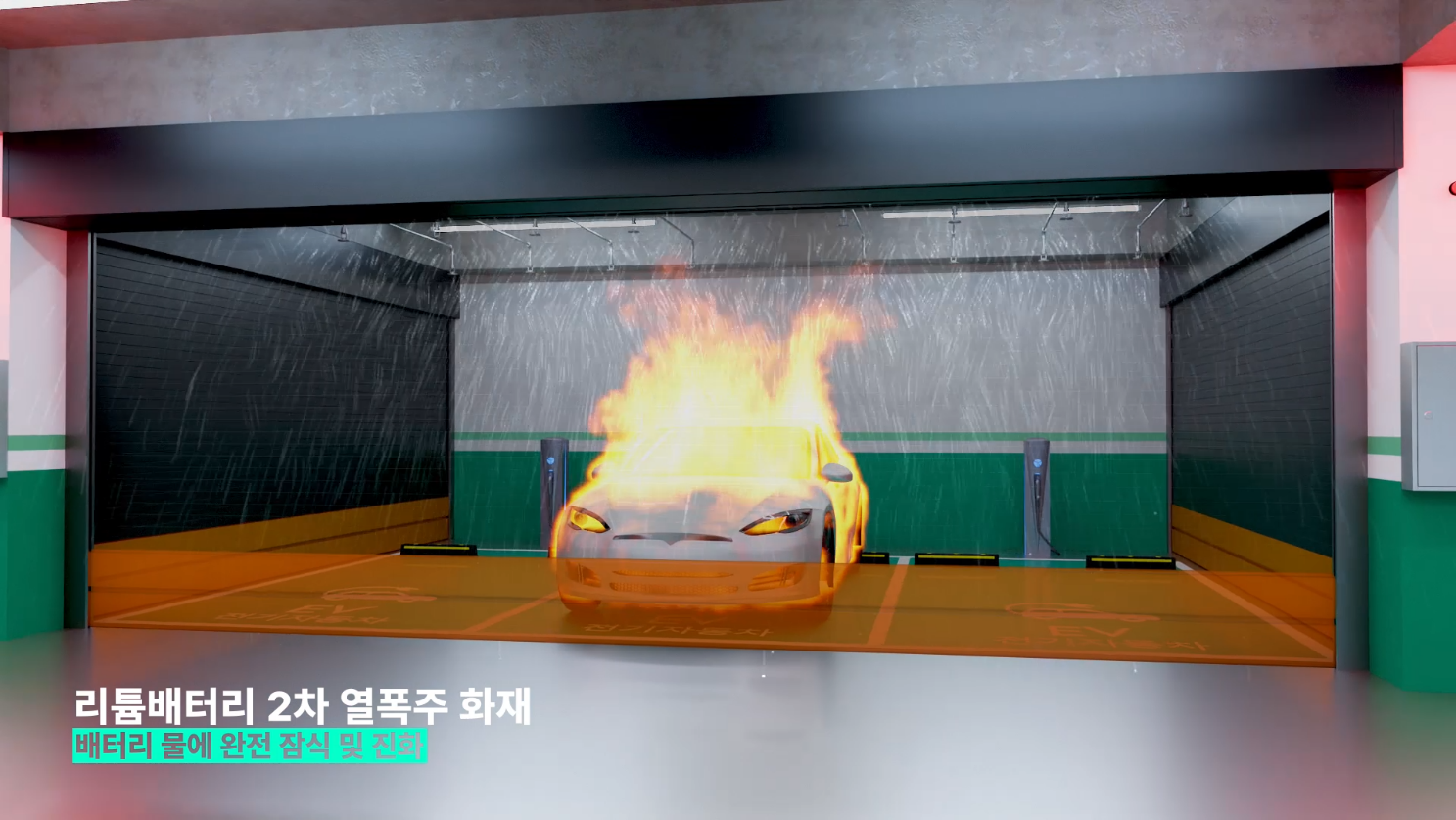

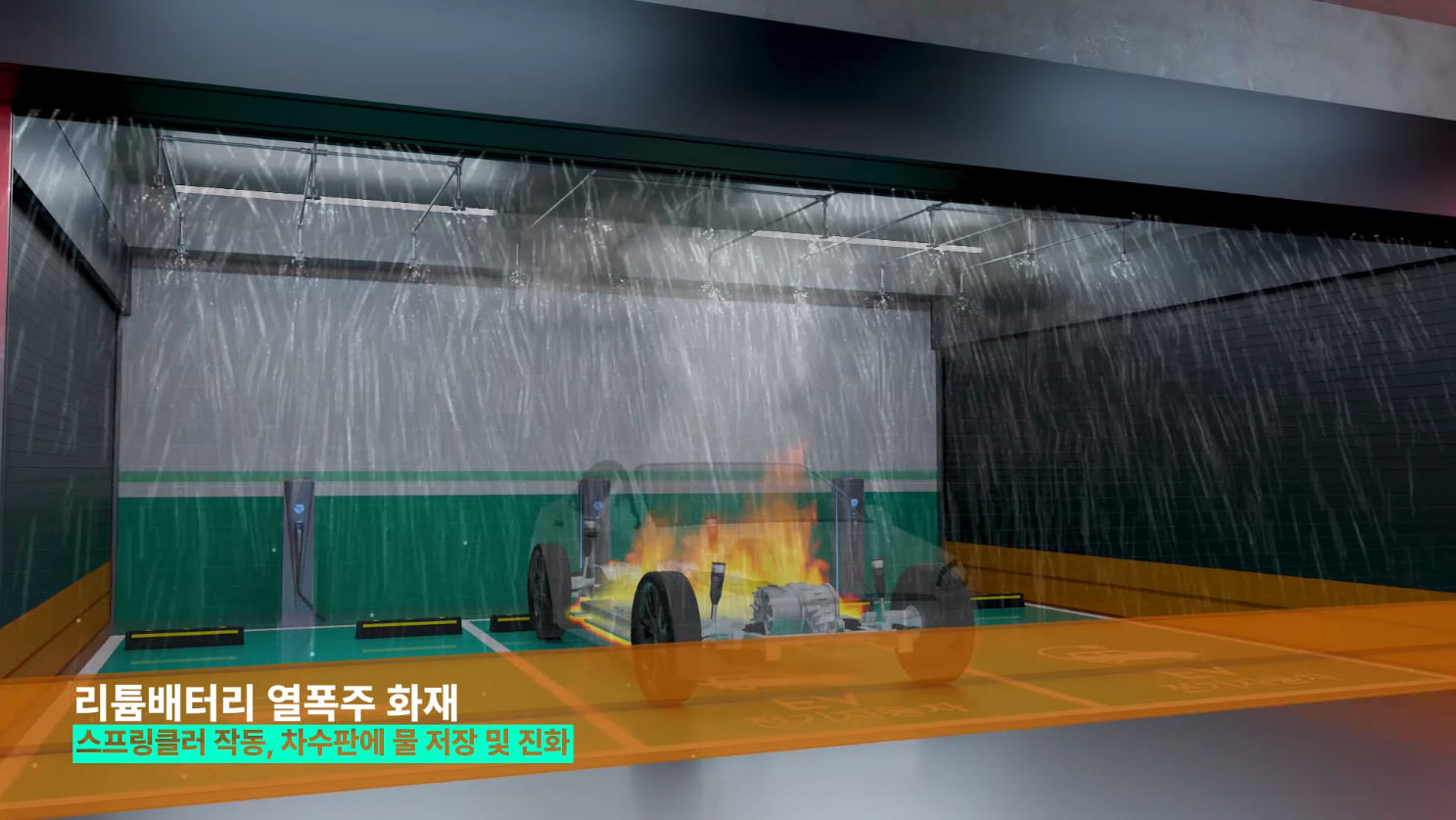

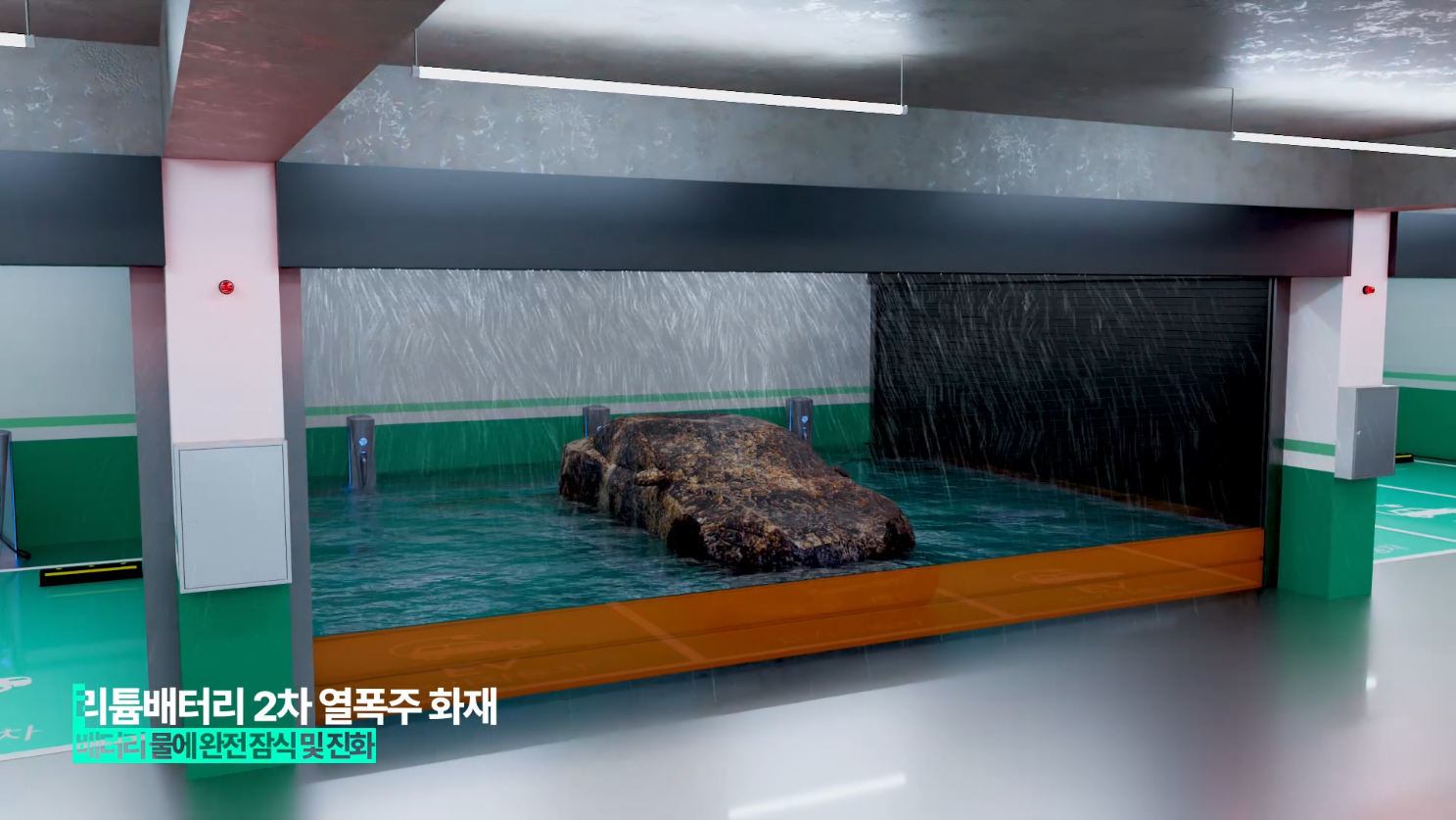

4. 지하주차장 화재 시뮬레이션

차수막복합방화셔터 작동 시 연기 및 화염 확산 차단 효과 시뮬레이션 결과입니다.

방범셔터

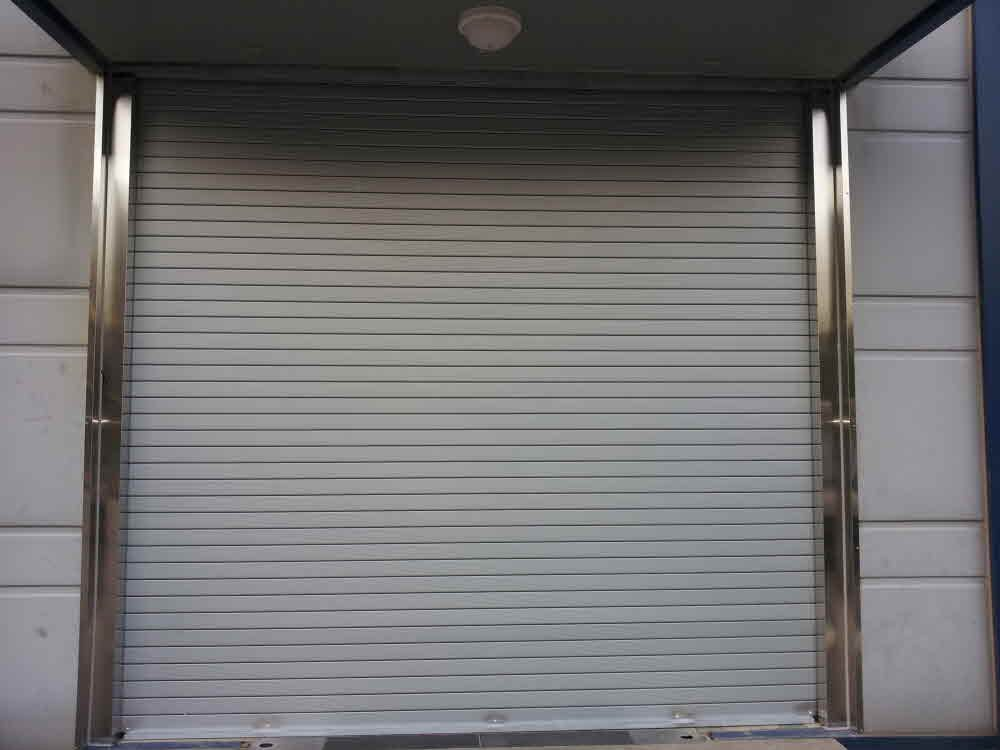

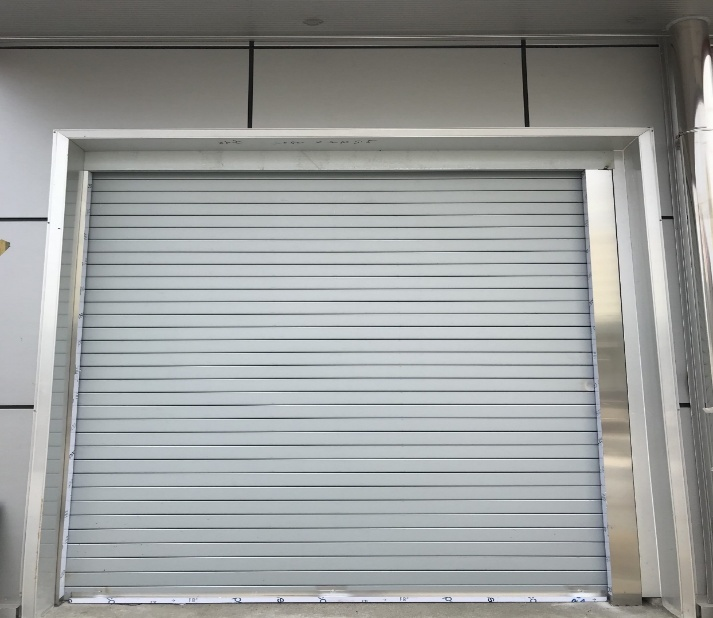

갈바방범셔터

아연도금강판을 사용한 고강도 방범셔터로 외부 침입을 완벽하게 차단합니다.

• 외부 침입 차단: 견고한 아연도금강판 재질로 방범 성능 우수
• 방음효과 우수: 소음 차단 효과로 정숙한 실내 환경 조성
• 내구성 탁월: 부식에 강하고 변형이 적어 반영구적 사용 가능
• 편리한 조작: 전동조작 시스템 적용으로 누구나 쉽게 개폐 가능

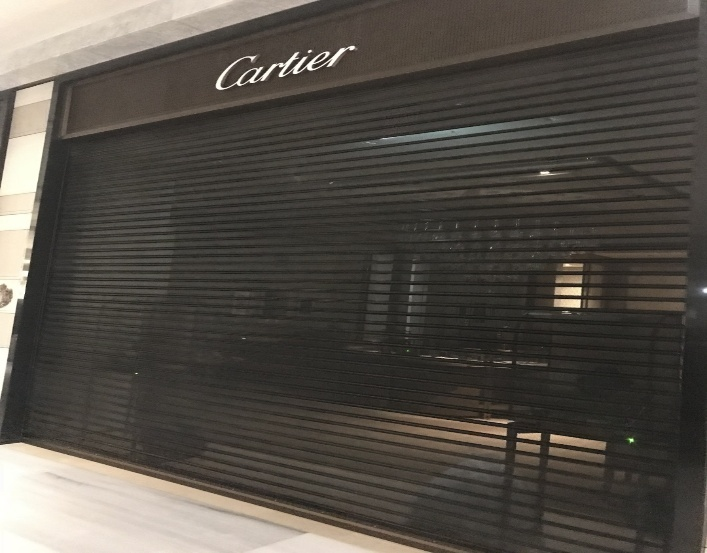

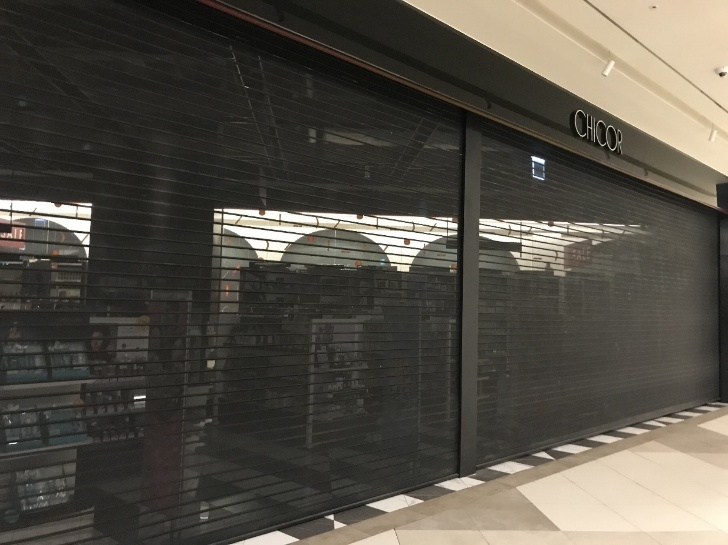

타공판셔터

통풍과 시야 확보가 동시에 가능한 기능성 타공 방범셔터입니다.

• 환기 기능: 셔터가 닫힌 상태에서도 원활한 통풍 및 환기 가능
• 전시효과 탁월: 내부가 들여다보여 야간 쇼윈도 전시 효과 극대화
• 방충 기능: 해충 유입은 차단하면서 쾌적한 환경 유지
• 상업시설 최적: 상가, 쇼핑몰 등 시인성이 필요한 곳에 적합

스테인리스 파이프셔터

고급스러운 미관과 뛰어난 내구성을 자랑하는 프리미엄 스테인리스 파이프 셔터입니다.

• 고품질 스테인리스: STS 304 재질 사용으로 녹이 슬지 않고 광택 유지
• 화려한 미관: 세련되고 고급스러운 디자인으로 건물의 품격 상승
• 내외부 투시: 탁월한 투시성으로 답답함 없이 개방감 확보
• 고품격 상점용: 백화점, 고급 매장, 은행 등 고품격 공간에 최적

※ 종류: 단중 파이프셔터, 이중파이프 셔터, 웨이브 셔터 등 다양한 디자인 선택 가능

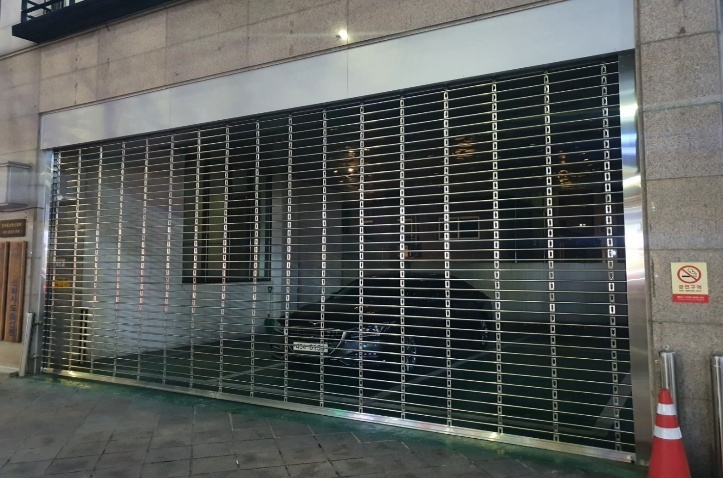

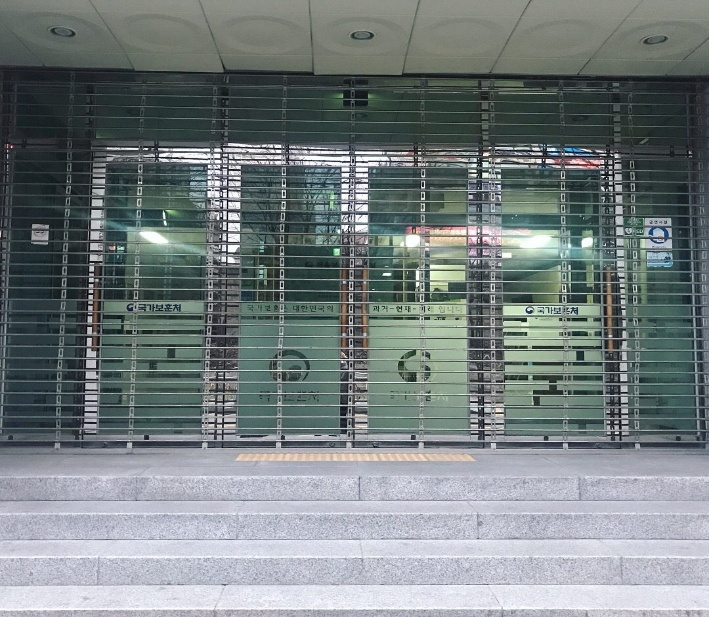

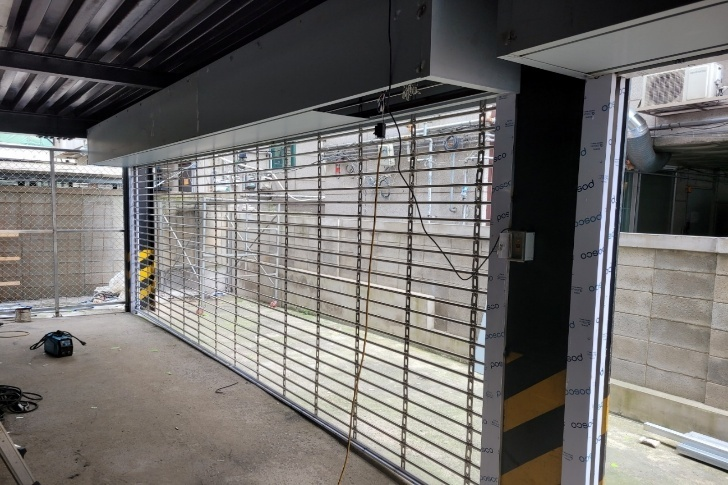

1) 설치 사례 : 단중 파이프셔터

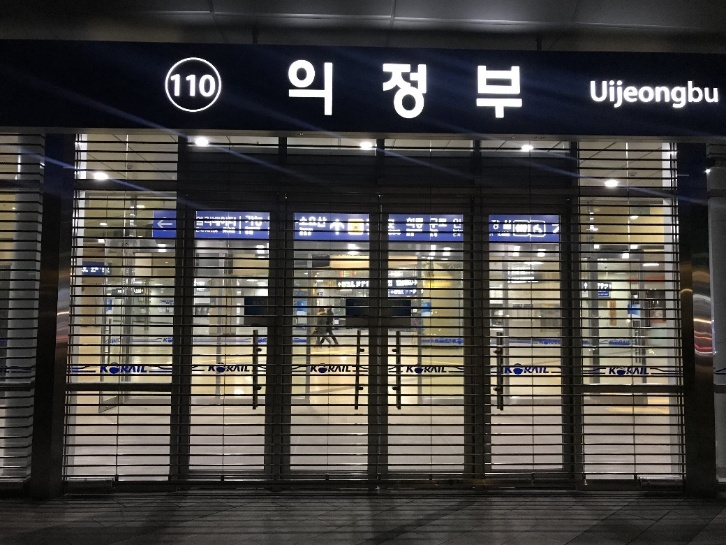

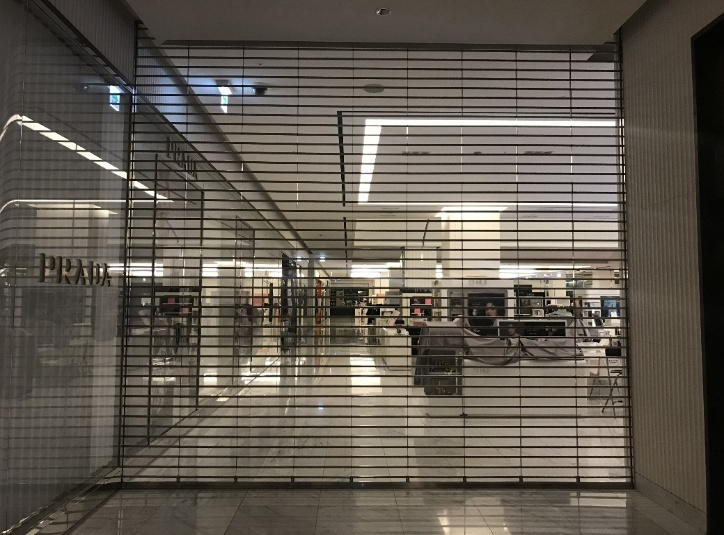

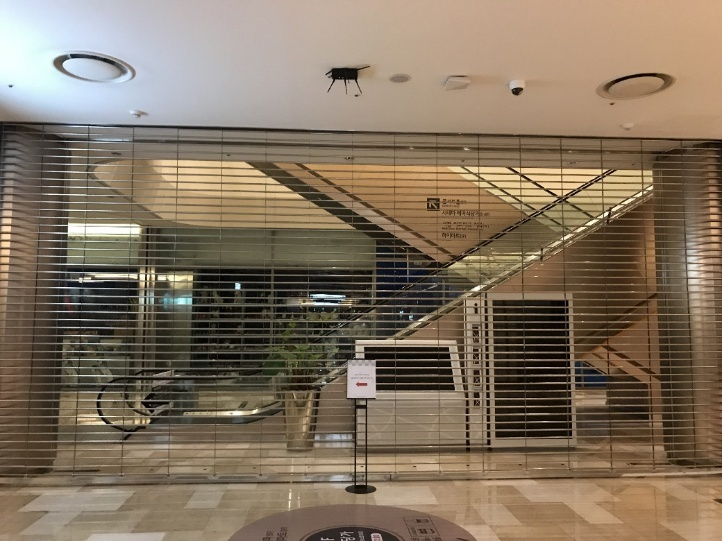

2) 설치 사례 : 이중 파이프 셔터

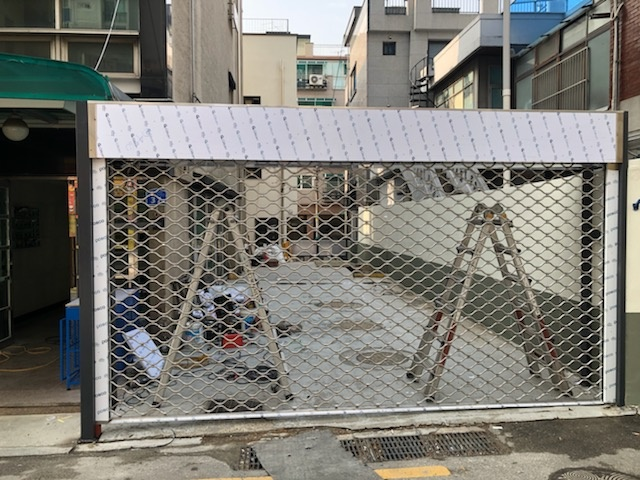

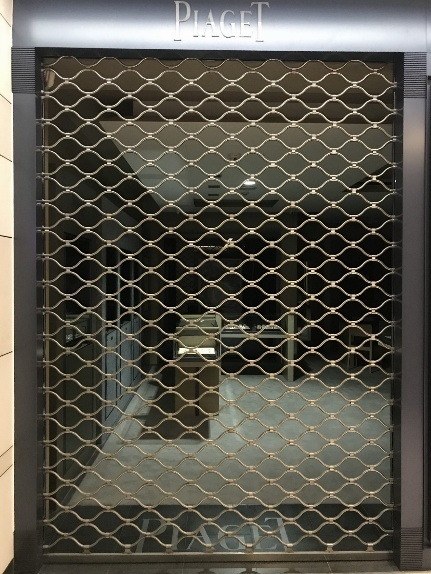

3) 설치 사례 : 웨이브 셔터

알미늄셔터

알미늄셔터 (은백색, 무지개색, 올컬러)

가볍고 내구성이 뛰어난 알루미늄 소재의 실용적인 셔터입니다.

• 경량성: 가벼운 알루미늄 재질로 설치 및 사용이 매우 편리함
• 내구성 우수: 녹이 잘 슬지 않고 부식, 변형, 탈색에 강해 수명이 김
• 방수성 탁월: 습기에 강해 눈이나 비가 들이치는 외부 환경에 최적화
• 다양한 디자인: 은백색, 무지개색 등 다양한 색상 적용으로 미관성 뛰어남
• 조작 편의성: 전동식뿐만 아니라 간편한 수동식 조작 제품도 선택 가능

1) 백색 알루미늄 셔터 시공 사례

2) 무지개색 알루미늄 셔터 시공 사례

특수셔터 (웨이브, 단열, 이중내풍압)

이중알루미늄셔터

두 개의 알루미늄 층으로 이루어져 내구성과 기능성이 한층 강화된 프리미엄 셔터입니다.

※ 주요 종류: 비단열/단열 이중압출A/L 셔터, 내풍압/내풍압 단열 이중압출A/L 셔터, 투명렉산/폴리카보네이트 셔터

• 강력한 내구성: 두 개의 알루미늄 층 구조로 보다 강한 충격과 외부 침입을 효과적으로 방지
• 결로방지 솔루션: 공장, 창고, 상가 등 내외부 온도차로 인한 결로 현상이 우려되는 곳에 적합
• 탁월한 단열/방음 (단열형): 내부에 우레탄을 충전하여 단열성 및 방음 효과가 뛰어나며 방범 기능도 우수
• 강력한 내풍압성 (내풍압형): 전용 윈드락과 특수레일을 사용하여 강한 태풍이나 기압차에도 안전하게 견딤
• 우수한 채광/투시성 (투명형): 투명 렉산(폴리카보네이트) 적용으로 채광률이 높고 고급스러운 외관 연출

시공 사례
